適合行業：五金加工廠的小零件加工，企業或高校的科研開發、職業院校數控技術培訓教學等。

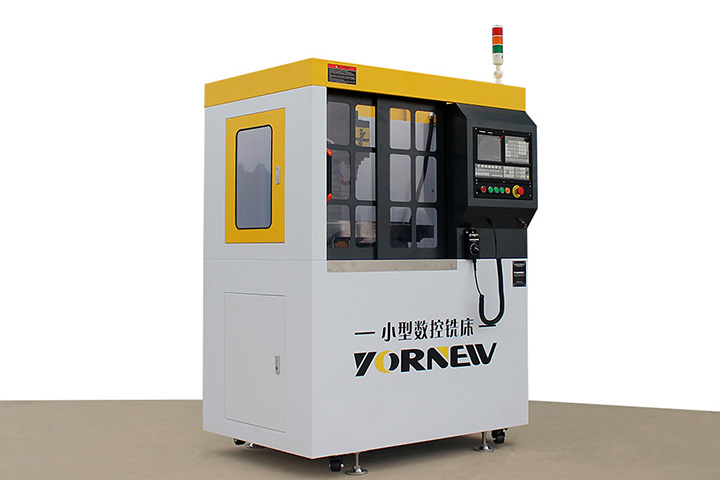

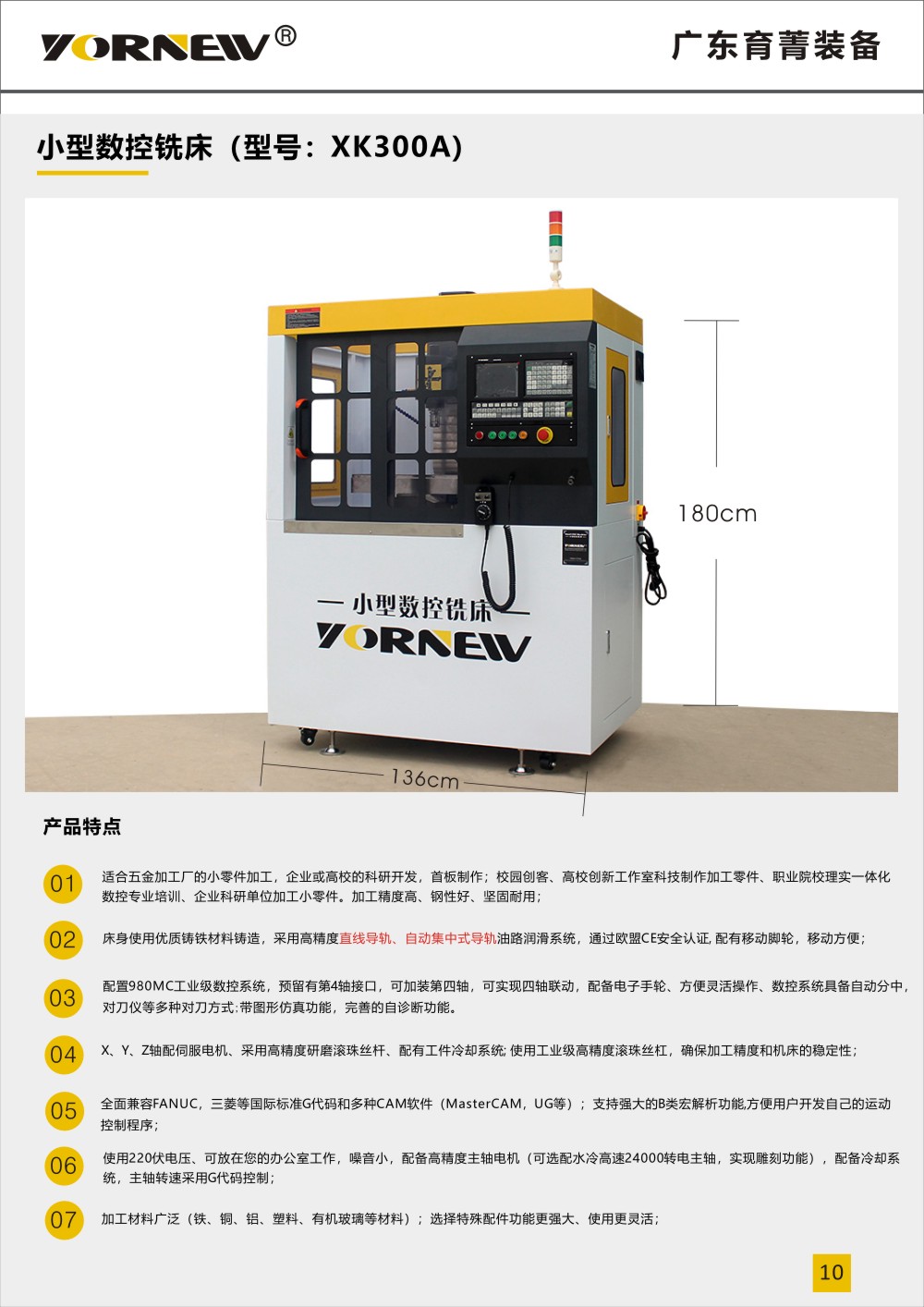

產品特點

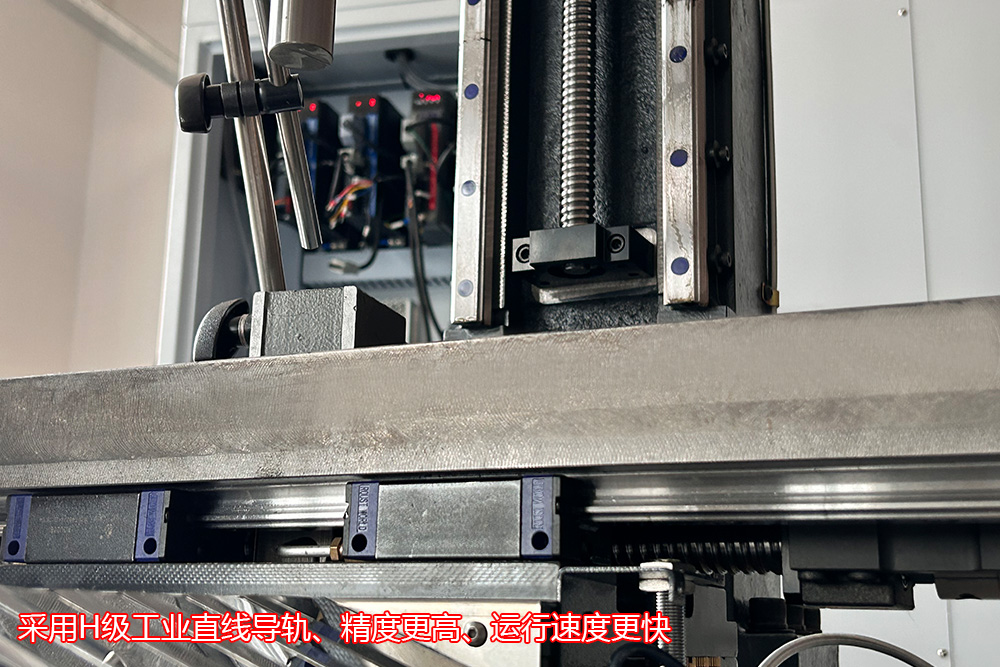

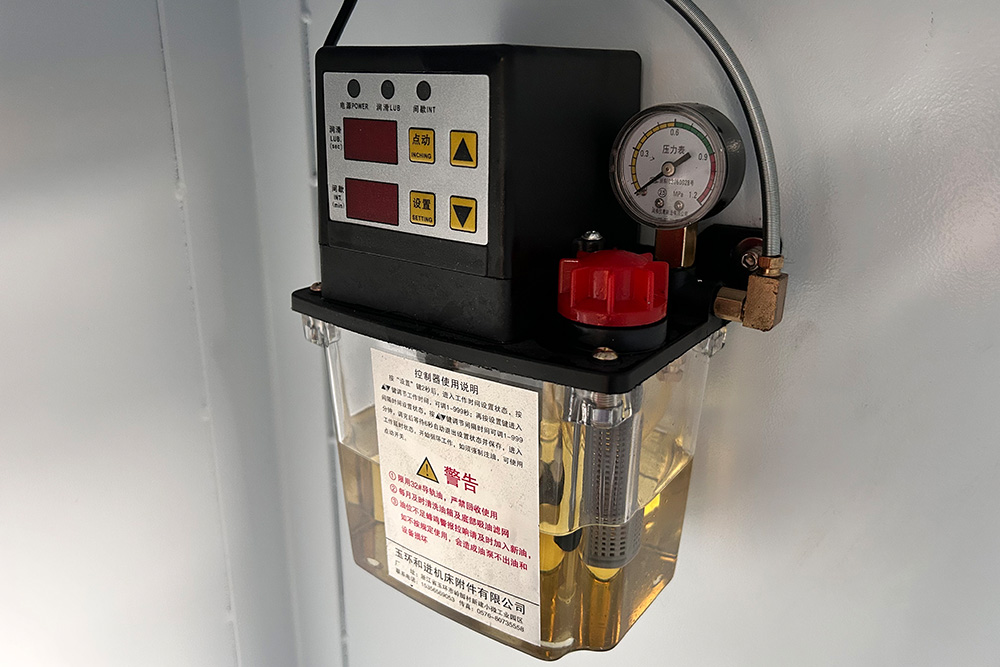

1、床身導軌使用優質鑄鐵材料鑄造，采用高精度直線導軌、自動集中式導軌油路潤滑系統，通過歐盟CE安全認證, 配有移動腳輪，移動方方便；
2、980MC工業級數控系統，預留有第4軸接口，可加裝第四軸，可實現四軸聯動；
3、全面兼容FANUC，三菱等國際標準G代碼和多種CAM軟件（MasterCAM，UG等）；支持強大的B類宏解析功能,方便用戶開發自己的運動控制程序；

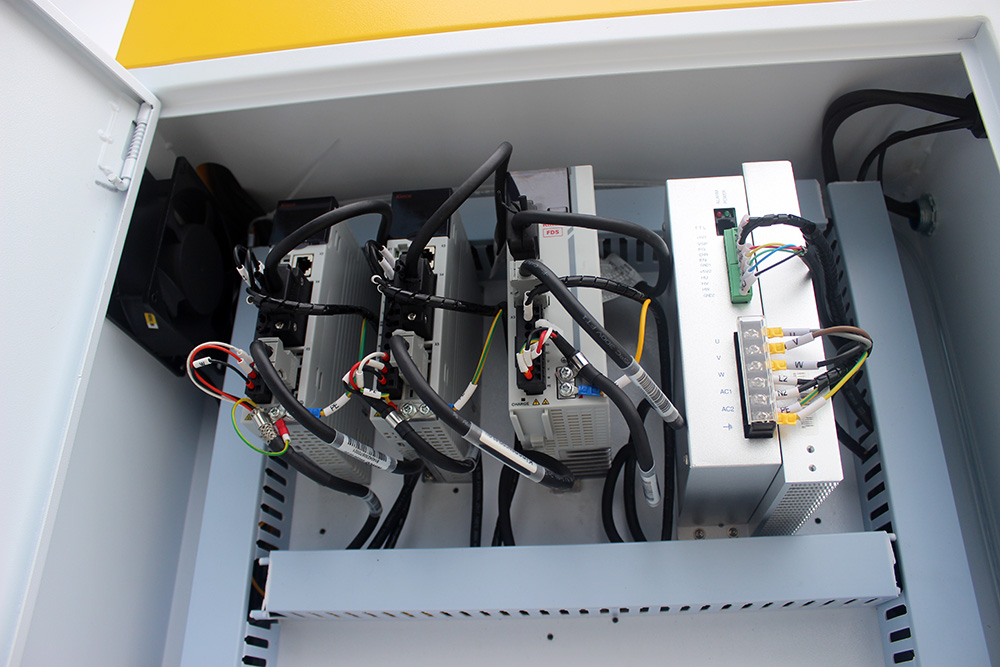

4、X、Y、Z軸配伺服電機、采用高精度研磨滾珠絲桿、配有工件冷卻系統; 配備電子手輪、方便靈活操作、數控系統具備自動分中，對刀儀等多種對刀方式；
5、可選配加裝第四軸、實現四軸聯動，第四軸采用詣波減速器，精度高、自鎖能力強；
6、可以直用第三方編程軟件圖形直接生成程序(圖形化編程)，也可以手工編程；
7、配備高精度主軸電機（可選配2.2kw高速主軸，實現雕刻加工），實現主軸無級調速，主軸轉速采用G代碼控制；
8、加工材料廣泛（鐵、銅、鋁、塑料、有機玻璃等材料）；選擇特殊配件功能更強大、使用更靈活；
適合行業：五金加工廠的小零件加工，企業或高校的科研開發，首板制作，創客創新實驗室，同時也可以用于高?；蚵殬I(yè)院校數控技術培訓教學等。

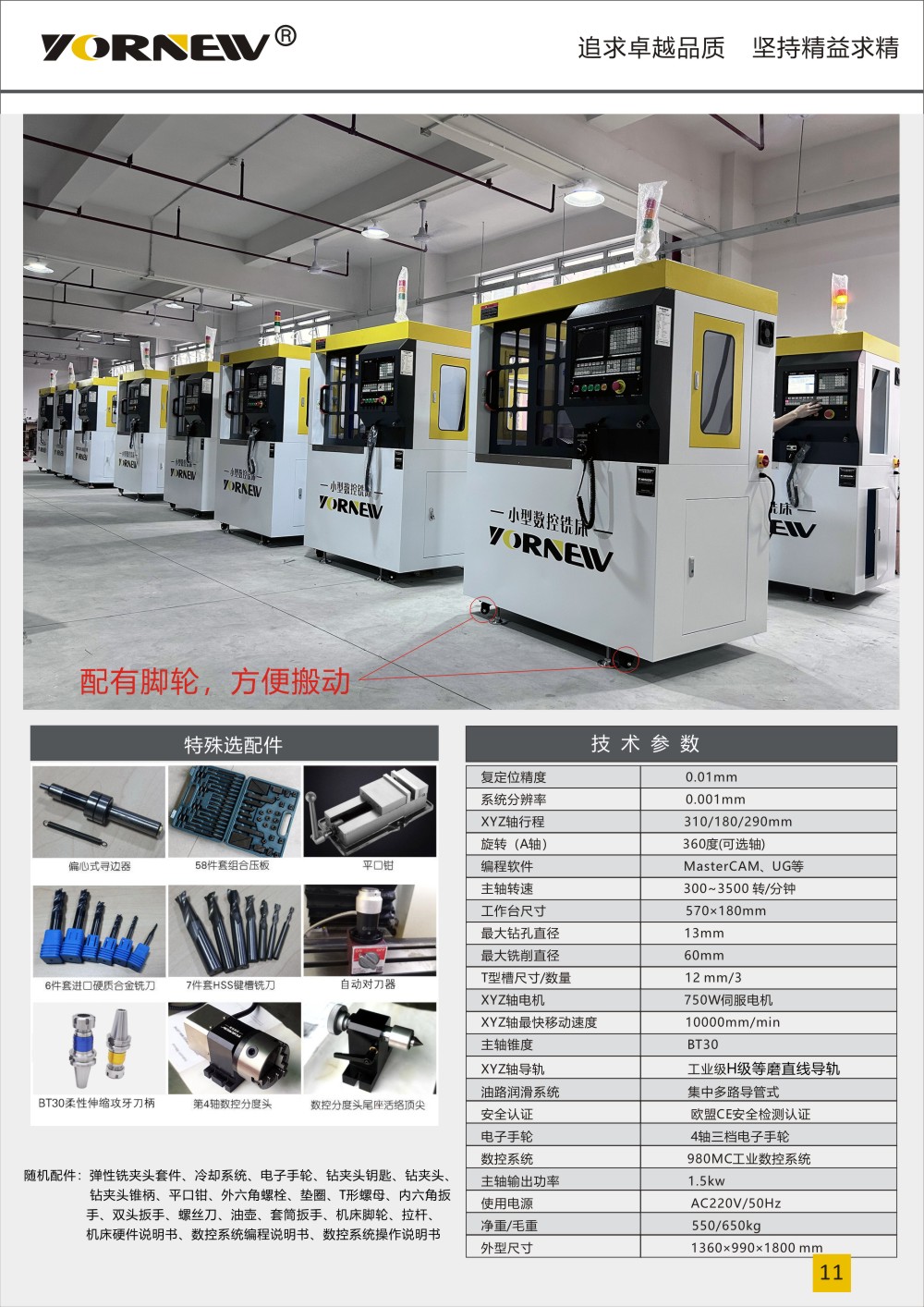

技術參數 |
|
主要性能特點 |

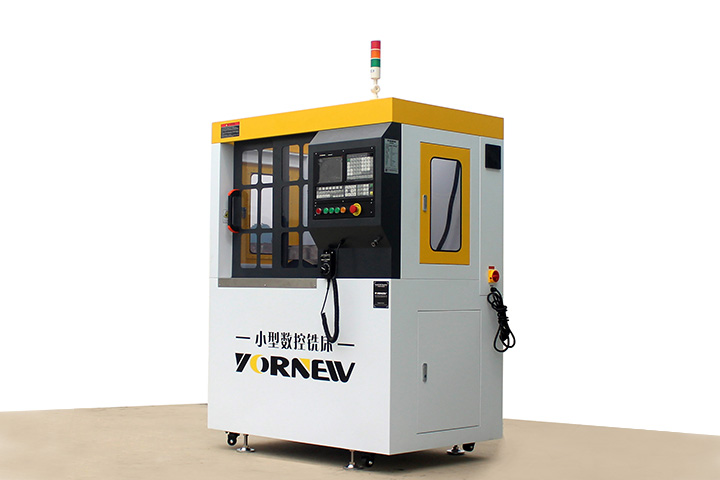

全封閉加透明有機玻璃結構，配有移動腳輪、通過歐盟CE安全認證、采用高精度H級等磨直線導軌和油路潤滑系統、鑄鐵床身、采用高精度研磨滾珠絲桿；搭載980MC工業級數控系統； |
精度 |
重復定位精度：0.01mm |
XYZA軸行程 |
橫向（X軸）：310mm |
XYZ軸電機 |
750W伺服電機 |
XYZ軸最快移動速度 |
10000mm/min |
主軸轉速 |
300~3500 轉/分鐘 |
工作臺尺寸 |
570×180mm |
最大鉆孔直徑 |
13mm |
最大銑削直徑 |
60mm |
第四軸轉速 |
0-50rpm/min |
第四軸夾持外徑 |
1-80mm |
第四軸詣波減速比 |
100:1 |
頂尾座行程 |
50mm |
T型槽尺寸/數量 |
12 mm/3 |
主軸端部至工作臺面距離 |
320mm |
工作臺面距地面高度 |
780mm |
安全防護等級 |
IP54全封閉帶腳輪可移動 |
主軸錐度 |
BT30 |
電子手輪 |
4軸三檔電子手輪 |
數控系統 |
980MC工業數控系統 |
主軸功率 |
1.5kw |
整機輸出功率 |
2.8kw |
使用電源 |
AC220V/50Hz |
凈重/毛重 |
550/650kg |

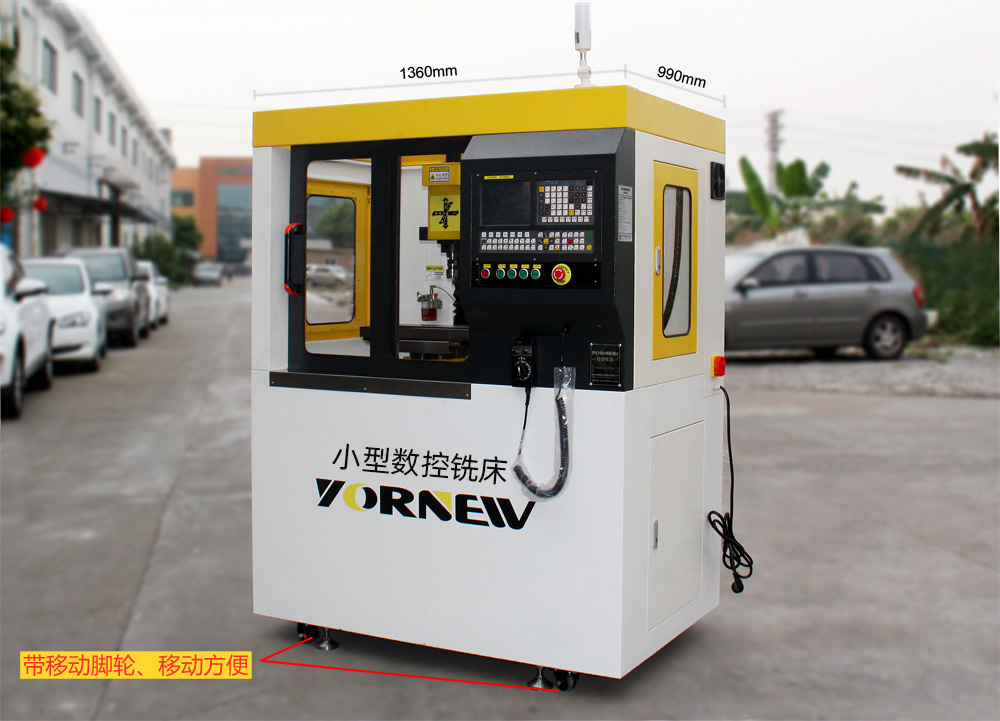

外型尺寸 |
1360×990×1800 mm |
隨機配件 |
冷卻系統、電子手輪、BT30刀柄、ER彈性夾頭、平口鉗、外六角螺栓、墊圈、T形螺母、內六角扳手、雙頭扳手、螺絲刀、油壺、套筒扳手、機床腳輪、拉桿、機床硬件說明書、數控系統編程說明書、數控系統操作說明書 |

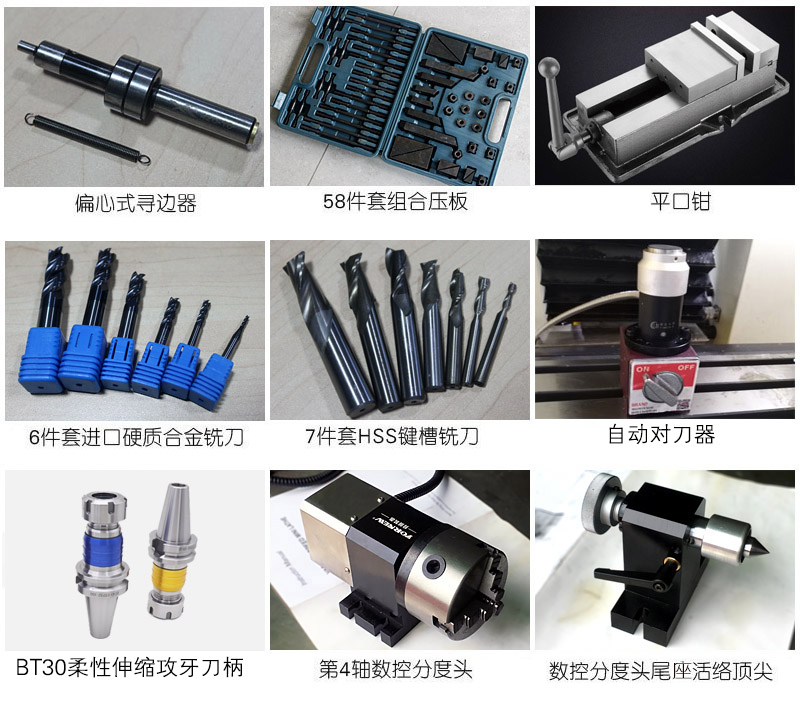

可選配件：BT30柔性伸縮攻牙刀柄、自動對刀器、58件套組合壓板、平口鉗、6件套進口硬質合金銑刀、7件套HSS鍵槽銑刀、偏心式尋邊器、數控分度頭(第4軸)、數控分度頭尾坐活絡頂尖
